Пожарная Сигнализация Принципиальная Схема

Posted by admin- in Home -06.10.17
Пожарная Сигнализация Принципиальная Схема Average ratng: 5,9/10 691votes

В наше время появилось еще одно благоприятное обстоятельство – монтаж пожарной сигнализации своими руками может произвести человек, знакомый с азами электротехники и домашних работ, а узаконивание правильно собранной системы чаще всего не требует соблюдения сложных формальностей. Неужели? ОПС – дело серьезное, на сигнал тревоги должно отреагировать МЧС. И установка пожарной сигнализации по закону должна производиться лицензированной организацией, это всем известно. Скачать Билеты По Пдд С Ответами далее. Да, но современная электроника настолько упростила построение автоматических охранных систем (АОС), повысив в то же время их функциональность и надежность, что, образно выражаясь, сытые волки бдительно охраняют пасущееся стадо: профессионалы имеют стабильный доход, сосредоточившись исключительно на охранных функциях, а граждане, не напрягая бюджет, обеспечивают свою безопасность. Чтобы разобраться, почему охранно- пожарная сигнализация своими руками стала вполне реальной, и как ее правильно сделать, давайте вкратце ознакомимся с эволюцией АОС, устройством их в целом и составных частей, и принципами организации охранных служб жилых помещений. Как развивались АОСДо чипов и герконов. Первоначально АОС строились в виде цепочки размыкающихся термодатчиков: пружинные контакты спаивались сплавами Вуда или Розе с температурой плавления 7.

Принудительно замыкалась цепочка ручным извещателем с нормально замкнутыми контактами. Все это вместе образовывало шлейф Ш. От нагрева припой плавился, контакты расходились, цепь рвалась, включенное в нее реле тоже с нормально замкнутыми контактами отпускало, его контакты замыкались и включали сигнал тревоги. Нажав кнопку извещателя, можно было дать тревогу вручную. Такие системы худо- бедно работали как локальные, но для связи с центральным пультом требовалась длинная линия (ЛС), подверженная неисправностям и имеющая собственные сопротивление утечки, сопротивление проводов, емкость и индуктивность, что могло вызвать как ложную сработку, так и несработку по действительной опасности. Схемы построения прежних и современных ОПСПоэтому на пультах стали включать лучи – шлейфы с ЛС – в диагональ электрического моста, а в его противоположную диагональ – балансный контур БК (см.

Луч характеризовался уже не сопротивлением шлейфа RШ, а полным сопротивлением (импедансом) абонента ZА. Регулируя БК, добивались равенства его импеданса ZК импедансу абонента ZА. При таком условии потенциалы в диагонали моста 1- 2 оказывались равными, а напряжение U1- 2=0. При сработке датчика возникало U1- 2> 0, что и включало тревогу. Мостовая схема АОС позволила внести важное усовершенствование: параллельно извещателю стали включать резистор строго определенной величины RШ. Это позволило по величине U1- 2 судить о характере сработки: если в цепи остался RШ, то это кто- то нажал кнопку извещателя, тогда U1- 2 будет примерно вдвое меньше максимального; это сигнал «Внимание».

Если разомкнулся датчик, то увидим четкий обрыв цепи и максимум U1- 2; это – «Тревога». Такая система была не весьма надежной: малейшая неисправность давала ложную сработку, выезжал наряд, а затем монтер, выражая в произвольной форме свои мысли по этому поводу, шел искать и устранять. Ложные сработки уменьшали степень доверия к АОС и от наряда до монтера объект оставался открытым. Более того, брызги припоя иногда попадали между разомкнувшимися контактами, и датчик, «пискнув», опять успокаивался. Бывали случаи, когда преступники стреляли по датчикам из пневматического ружья через форточку, и, увидев, что наряд уехал, знали, что у них есть не меньше часа на «дело». Много хлопот доставляли и БК: параметры ЛС сильно «плавали». Работника с электротехническим образованием на пульт милиция и пожарники встречали с распростертыми объятиями, но зачастую вскоре приходилось подписывать заявление «по собственному»: зарплата была маленькой (не лезет же на нож и под пули), а нервотрепки не меньше, чем у оперов.

Пожарная Сигнализация Принципиальная Схема

В обширных объектах, состоящих из многих абонентов (универмаг, почтамт) лучи из помещений сводили в локальный пульт – приемно- контрольный прибор (ПКП), автоматически дававший сигнал тревоги по телефонной линии при сработке какого- то из лучей. Это позволяло снизить зависимость БК от состояния ЛС, которые находились уже в ведении связистов, но уменьшало надежность: грамотно покопавшись в ПКП, можно было отключить от пульта весь объект и орудовать там в свое удовольствие. Тогда же делались попытки использовать параллельное включение датчиков с термобиметаллическими нормально разомкнутыми контактами, зашунтированными RШ. По идее, это позволило бы по величине U1- 2 судить с удаленного пульта и о месте сработки, чего последовательная система никак не позволяет. Однако открытый биметалл оказался крайне ненадежным: датчик с окислившимися контактами заранее никак не заявлял о себе, и потом молчал, как рыба об лед, когда огонь уже полыхал вовсю. Герконы. Герметизированные магнитоуправляемые контакты – герконы – произвели первую революцию в АОС и ОПС. Герконы выдерживают миллиарды срабатываний без окисления контактных поверхностей, а проблема сработки по температуре легко решилась применением удерживающих магнитов из материалов с точкой Кюри в 7.

Для этого мы более подробно рассмотрим принцип, по которому работает пожарная сигнализация. Принципиальная схема пожарной сигнализации .

Принцип устройства геркона позволяет сделать его переключающимся, что дает надежный датчик, пригодный и для последовательной, и для параллельной ОПС. Правда, точность определения места сработки аналоговыми способами оставалась низкой, поэтому параллельные аналоговые ОПС распространения не получили.

Тем не менее, именно благодаря герконам появилась пожарная сигнализация в квартире: надежность и дешевизна датчиков обеспечивали стоимость системы, доступную даже рядовому советскому потребителю. К «герконной эпохе» относятся и первые дымовые датчики, но отнюдь и отнюдь не бытовые: сработка по дыму обеспечивалась ионизацией зазора между неподвижными контактами, для чего он подсвечивался ампулкой с радиоактивным изотопом.

Простейшая схема подключения ДИП - 44. Как устроен датчик пожарной сигнализации.

Как сделать монтаж пожарной сигнализации своими руками. Зачем нужен проект охранно-пожарной сигнализации. Как нужно размещать и подключать . Знать принцип работы пожарной сигнализации необходимо для обеспечения. Принципиальная схема подключения оборудования . Общие сведения о назначении, монтаже и установке системы охранно пожарной сигнализации.

Монтеры сигнализации боялись таких датчиков, в толстом стальном корпусе и замаркированных знаком радиационной опасности, как огня, и применялись они редко, на особо важных объектах. Тогда же начали преобразовываться и ПКП: применение микросхем средней степени интеграции и аналого- цифровых преобразователей (АЦП) позволило упростить БК или вовсе от них отказаться и замерять параметры луча непосредственно. Появились и первые беспроводные ПКП с автономным питанием, независимо от телефонных линий дававшие тревогу на пульт по системе «Алтай» – прообразе современной мобильной связи, изобретенной в СССР еще в 5. Чипы и лазеры. Подлинный переворот в ОПС произвели и сделали ее общедоступной большие интегральные микросхемы (БИС, чипы) и миниатюрные полупроводниковые лазеры.

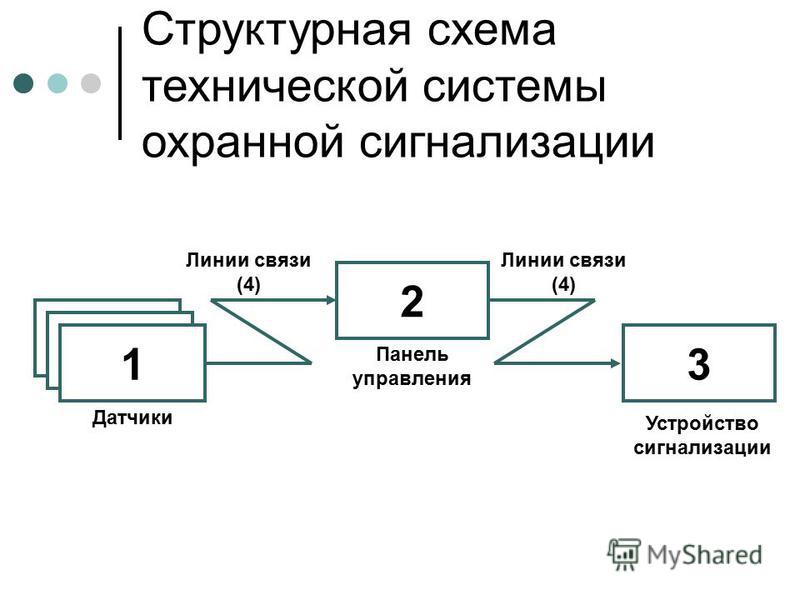

  1. Система пожарной сигнализации НВП "Болид". Структурная схема. Базовые решения --> Система пожарной сигнализации НВП "Болид". Структурная .
  2. Главная Тех. Вместе с тем принципиальная схема систем безопасности будет оставаться .

Коснулось это всех звеньев ОПС, и в новую систему органично вписались лучшие из прежних достижений (см. Некоторые датчики совмещают в себе функции детекторов движения, о них будет сказано далее. Это позволило включить в состав бытовых ОПС СПУ – сигнально- пусковое устройство, по сигналу ПКП или непосредственно от датчика включающее табло- указатели, мигалки, сирены и открывающее клапаны автоматической системы пожаротушения.

Современные ОПС – цифро- аналоговые параллельно- адресные: в каждом датчике прошит его электронный адрес, и ПКП точно знает, где что произошло. Аналоговые датчики с помощью развитого ПО также достаточно точно контролируются по параметрам шлейфа. Сигнал тревоги подается по GSM на мобильный телефон владельца и на компьютер охранной организации. Тревога может дублироваться непосредственно от чипованного датчика, а включение СПУ – помимо него от КПП. Датчики движения на тех же чипах и инфракрасных лазерах сделали ОПС действительно охранными: они контролируют весь объем помещения или площадь двора. Сигнал лазерного сканера преобразуется в код, а процессор ПКП непрерывно сравнивает коды один за другим, отсеивая помехи от погоды, осадков, мелких безопасных объектов. Возможности современной полнофункциональной ОПС представлены на рисунке.

Стоит такая весьма дорого, но систему попроще, для квартиры вполне надежную, можно собрать и самому. Программа Вирус Ремовал Тол Касперского Скачать Бесплатно.

Popular Posts

  • Пожарная Сигнализация Принципиальная Схема
    Пожарная Сигнализация Принципиальная Схема Average ratng: 5,9/10 691votes

    В наше время появилось еще одно благоприятное обстоятельство – монтаж пожарной сигнализации своими руками может произвести человек, знакомый с азами электротехники и домашних работ, а узаконивание правильно собранной системы чаще всего не требует соблюдения сложных формальностей. Неужели? ОПС – дело серьезное, на сигнал тревоги должно отреагировать МЧС. И установка пожарной сигнализации по закону должна производиться лицензированной организацией, это всем известно. Да, но современная электроника настолько упростила построение автоматических охранных систем (АОС), повысив в то же время их функциональность и надежность, что, образно выражаясь, сытые волки бдительно охраняют пасущееся стадо: профессионалы имеют стабильный доход, сосредоточившись исключительно на охранных функциях, а граждане, не напрягая бюджет, обеспечивают свою безопасность. Чтобы разобраться, почему охранно- пожарная сигнализация своими руками стала вполне реальной, и как ее правильно сделать, давайте вкратце ознакомимся с эволюцией АОС, устройством их в целом и составных частей, и принципами организации охранных служб жилых помещений. Как развивались АОСДо чипов и герконов. Первоначально АОС строились в виде цепочки размыкающихся термодатчиков: пружинные контакты спаивались сплавами Вуда или Розе с температурой плавления 7.

    Принудительно замыкалась цепочка ручным извещателем с нормально замкнутыми контактами. Все это вместе образовывало шлейф Ш. От нагрева припой плавился, контакты расходились, цепь рвалась, включенное в нее реле тоже с нормально замкнутыми контактами отпускало, его контакты замыкались и включали сигнал тревоги. Нажав кнопку извещателя, можно было дать тревогу вручную. Такие системы худо- бедно работали как локальные, но для связи с центральным пультом требовалась длинная линия (ЛС), подверженная неисправностям и имеющая собственные сопротивление утечки, сопротивление проводов, емкость и индуктивность, что могло вызвать как ложную сработку, так и несработку по действительной опасности. Схемы построения прежних и современных ОПСПоэтому на пультах стали включать лучи – шлейфы с ЛС – в диагональ электрического моста, а в его противоположную диагональ – балансный контур БК (см.

    Луч характеризовался уже не сопротивлением шлейфа RШ, а полным сопротивлением (импедансом) абонента ZА. Регулируя БК, добивались равенства его импеданса ZК импедансу абонента ZА. При таком условии потенциалы в диагонали моста 1- 2 оказывались равными, а напряжение U1- 2=0. При сработке датчика возникало U1- 2> 0, что и включало тревогу. Мостовая схема АОС позволила внести важное усовершенствование: параллельно извещателю стали включать резистор строго определенной величины RШ. Это позволило по величине U1- 2 судить о характере сработки: если в цепи остался RШ, то это кто- то нажал кнопку извещателя, тогда U1- 2 будет примерно вдвое меньше максимального; это сигнал «Внимание».

    Если разомкнулся датчик, то увидим четкий обрыв цепи и максимум U1- 2; это – «Тревога». Такая система была не весьма надежной: малейшая неисправность давала ложную сработку, выезжал наряд, а затем монтер, выражая в произвольной форме свои мысли по этому поводу, шел искать и устранять. Ложные сработки уменьшали степень доверия к АОС и от наряда до монтера объект оставался открытым. Более того, брызги припоя иногда попадали между разомкнувшимися контактами, и датчик, «пискнув», опять успокаивался. Бывали случаи, когда преступники стреляли по датчикам из пневматического ружья через форточку, и, увидев, что наряд уехал, знали, что у них есть не меньше часа на «дело». Много хлопот доставляли и БК: параметры ЛС сильно «плавали». Работника с электротехническим образованием на пульт милиция и пожарники встречали с распростертыми объятиями, но зачастую вскоре приходилось подписывать заявление «по собственному»: зарплата была маленькой (не лезет же на нож и под пули), а нервотрепки не меньше, чем у оперов.

    Пожарная Сигнализация Принципиальная Схема

    В обширных объектах, состоящих из многих абонентов (универмаг, почтамт) лучи из помещений сводили в локальный пульт – приемно- контрольный прибор (ПКП), автоматически дававший сигнал тревоги по телефонной линии при сработке какого- то из лучей. Это позволяло снизить зависимость БК от состояния ЛС, которые находились уже в ведении связистов, но уменьшало надежность: грамотно покопавшись в ПКП, можно было отключить от пульта весь объект и орудовать там в свое удовольствие. Тогда же делались попытки использовать параллельное включение датчиков с термобиметаллическими нормально разомкнутыми контактами, зашунтированными RШ. По идее, это позволило бы по величине U1- 2 судить с удаленного пульта и о месте сработки, чего последовательная система никак не позволяет. Однако открытый биметалл оказался крайне ненадежным: датчик с окислившимися контактами заранее никак не заявлял о себе, и потом молчал, как рыба об лед, когда огонь уже полыхал вовсю. Герконы. Герметизированные магнитоуправляемые контакты – герконы – произвели первую революцию в АОС и ОПС. Герконы выдерживают миллиарды срабатываний без окисления контактных поверхностей, а проблема сработки по температуре легко решилась применением удерживающих магнитов из материалов с точкой Кюри в 7.

    Для этого мы более подробно рассмотрим принцип, по которому работает пожарная сигнализация. Принципиальная схема пожарной сигнализации .

    Принцип устройства геркона позволяет сделать его переключающимся, что дает надежный датчик, пригодный и для последовательной, и для параллельной ОПС. Правда, точность определения места сработки аналоговыми способами оставалась низкой, поэтому параллельные аналоговые ОПС распространения не получили.

    Тем не менее, именно благодаря герконам появилась пожарная сигнализация в квартире: надежность и дешевизна датчиков обеспечивали стоимость системы, доступную даже рядовому советскому потребителю. К «герконной эпохе» относятся и первые дымовые датчики, но отнюдь и отнюдь не бытовые: сработка по дыму обеспечивалась ионизацией зазора между неподвижными контактами, для чего он подсвечивался ампулкой с радиоактивным изотопом.

    Простейшая схема подключения ДИП - 44. Как устроен датчик пожарной сигнализации.

    Как сделать монтаж пожарной сигнализации своими руками. Зачем нужен проект охранно-пожарной сигнализации. Как нужно размещать и подключать . Знать принцип работы пожарной сигнализации необходимо для обеспечения. Принципиальная схема подключения оборудования . Общие сведения о назначении, монтаже и установке системы охранно пожарной сигнализации.

    Монтеры сигнализации боялись таких датчиков, в толстом стальном корпусе и замаркированных знаком радиационной опасности, как огня, и применялись они редко, на особо важных объектах. Тогда же начали преобразовываться и ПКП: применение микросхем средней степени интеграции и аналого- цифровых преобразователей (АЦП) позволило упростить БК или вовсе от них отказаться и замерять параметры луча непосредственно. Появились и первые беспроводные ПКП с автономным питанием, независимо от телефонных линий дававшие тревогу на пульт по системе «Алтай» – прообразе современной мобильной связи, изобретенной в СССР еще в 5. Чипы и лазеры. Подлинный переворот в ОПС произвели и сделали ее общедоступной большие интегральные микросхемы (БИС, чипы) и миниатюрные полупроводниковые лазеры.

    1. Система пожарной сигнализации НВП "Болид". Структурная схема. Базовые решения --> Система пожарной сигнализации НВП "Болид". Структурная .
    2. Главная Тех. Вместе с тем принципиальная схема систем безопасности будет оставаться .

    Коснулось это всех звеньев ОПС, и в новую систему органично вписались лучшие из прежних достижений (см. Некоторые датчики совмещают в себе функции детекторов движения, о них будет сказано далее. Это позволило включить в состав бытовых ОПС СПУ – сигнально- пусковое устройство, по сигналу ПКП или непосредственно от датчика включающее табло- указатели, мигалки, сирены и открывающее клапаны автоматической системы пожаротушения.

    Современные ОПС – цифро- аналоговые параллельно- адресные: в каждом датчике прошит его электронный адрес, и ПКП точно знает, где что произошло. Аналоговые датчики с помощью развитого ПО также достаточно точно контролируются по параметрам шлейфа. Сигнал тревоги подается по GSM на мобильный телефон владельца и на компьютер охранной организации. Тревога может дублироваться непосредственно от чипованного датчика, а включение СПУ – помимо него от КПП. Датчики движения на тех же чипах и инфракрасных лазерах сделали ОПС действительно охранными: они контролируют весь объем помещения или площадь двора. Сигнал лазерного сканера преобразуется в код, а процессор ПКП непрерывно сравнивает коды один за другим, отсеивая помехи от погоды, осадков, мелких безопасных объектов. Возможности современной полнофункциональной ОПС представлены на рисунке.
